PH360 Raboteuse - Moulureuse, 4 faces
PH360
RABOTEUSE – MOULUREUSE 4 faces
Capacité supérieure, 350 x 130 mm en 4 faces, 510 en rabotage 1 face
Plus stable, conçue plus robuste, 675 kg
Puissance du moteur supérieur, total 22 ch
Système rapide d’ajustement d’épaisseur de dégauchissage
La table de rabotage est fixe, indépendante de la pièce à raboter, plus facile à travailler de grands matériaux comme des pièces pour charpente, quand table d’alimentation et réception supplémentaire sont nécessaires à utiliser
Table d’alimentation et réception intégrées
Permet l’arrêt d’un cutter
Récepteur de copeaux pour le cutter supérieur peut être adapté aux pièces à raboter/moulurer
Affichage digital de hauteur et largeur. L’affichage de largeur peut être ajustée selon le type de profil à moulurer
La vitesse de 6 à 30 m/min peut être installée sans coût supplémentaire
Toutes les fonctions de manipulation se trouvent devant et le tube d’aspiration se trouve derrière
La manipulation d’aspirateur ou clapet d’aspirateur central se fait sur le pannel de la machine

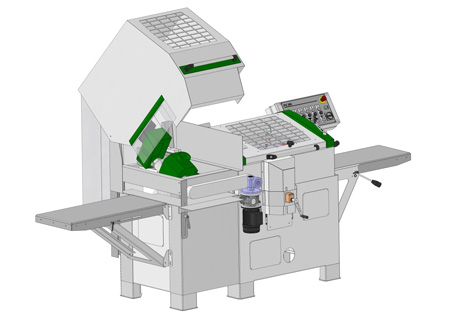

Adaptée et prête à recevoir une cinquième toupie universelle
Rabote et moulures les 4 faces en une manipulation
Alimentation en continue
Protection anti rouille pour utilisation dans des locaux froids ou en extérieur
Préparée pour calibrage 4 faces
Arbre supérieur et inférieur autorisent le rabotage et moulurage simultanés
5 moteurs séparés
Variateur de vitesse à engrenage planétaire
Les dimensions et le poids rendent la machine facilement déplaçable comme une palette ou sur roues
Système d’alimentation capable de manipuler du bois frais et humide contenant de la sève
Très facile à régler
10 thermos senseurs de protection
Adaptée à la large gamme d’outillage existant sur le marché
La machine s’utilise dans divers domaines :
- Menuiseries
- Scieries
- Domaine agricole
- Industrie du bois
- Ateliers de charpente
- Magasins spécialisés
- Ecoles
Nous sommes fabricants de machines 4 faces depuis 1993.
Une raboteuse de petite taille pH360 qui rabote et moulure le s4 faces en un seul passage avec une excellente finition de surface et grande précision de mesure.
Le temps pour changer d’un profil à un autre est très rapide. Ceci permet la fabrication de petites et de grandes séries fortement appréciées.
- chez le menuisier avec la fonction de dégauchissage
- chez les scieurs pour des petites commandes
- chez l’agriculteur pour ses besoins privés ou vente
- dans les magasins spécialisés pour répondre aux besoins de ses clients
- dans la construction du bâtiment pour les besoins (profils, charpente, planchers, parois etc.)
Déplaçable comme une palette ou sur roue, la machine peut facilement se positionner où se trouve le bois et se ranger où l’on désire
Grande capacité
1) La machine à une grande capacité jusqu’à 360mm de largeur et 130mm de hauteur en travaillant en même temps les 4 côtés.
2) Au rabotage de 2 côtés la hauteur maximale est de 230mm et la largeur de 410mm.
3) Au rabotage d’1 côté (avec démontage) la largeur de 510mm peut être rabotée - moulurée et la hauteur maximale est de 230mm
Les profondeurs des copeaux et les profondeurs de moulurage sont impressionnantes.
Outillage
L’usinage vertical est effectué par 2 toupies à alésage 30mm, ce qui lui permet d’adapter un large éventail d’outils de fraisage disponible sur le marché.
La machine est fournie avec deux portes outils de 50mm équipés de couteaux à raboter.
L’usinage horizontal est effectué par deux tambours comportant chacun 4 rainures autorisant les opérations :
- Rabotage avec 2 lames
- Rabotage avec deux lames et simultanément moulurage avec deux outils
- Rabotage avec 4 lames pour meilleure finition de surface
- Moulurage avec 4 outils pour combiner 2 profils différents
Un grand choix d’outillage de moulurage est disponible sur le marché à des prix raisonnables
Possibilité de créer vos propres profils
Alimentation
La machine possède 5 rouleaux d’entraînement également espacés et éjecte la dernière pièce en fin de série.
La machine est livrée avec variateur de vitesse
5 moteurs séparés

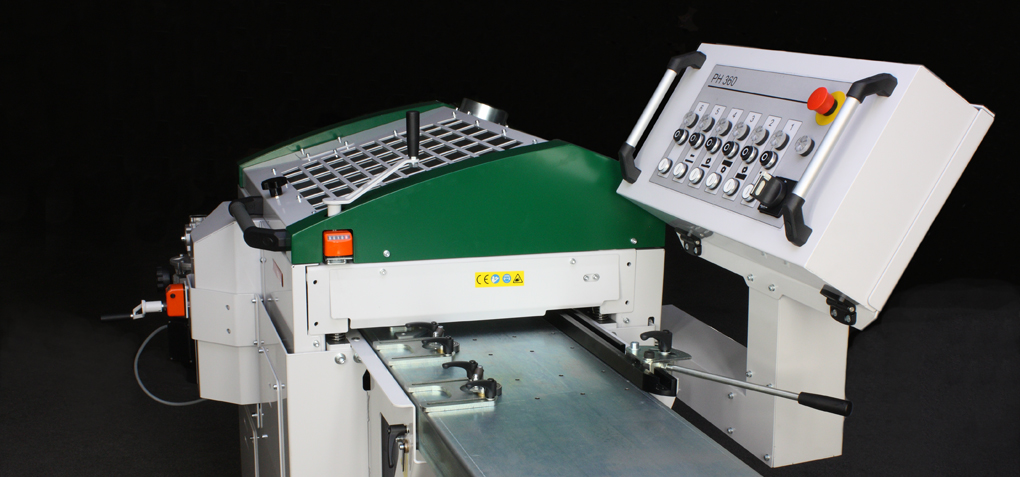

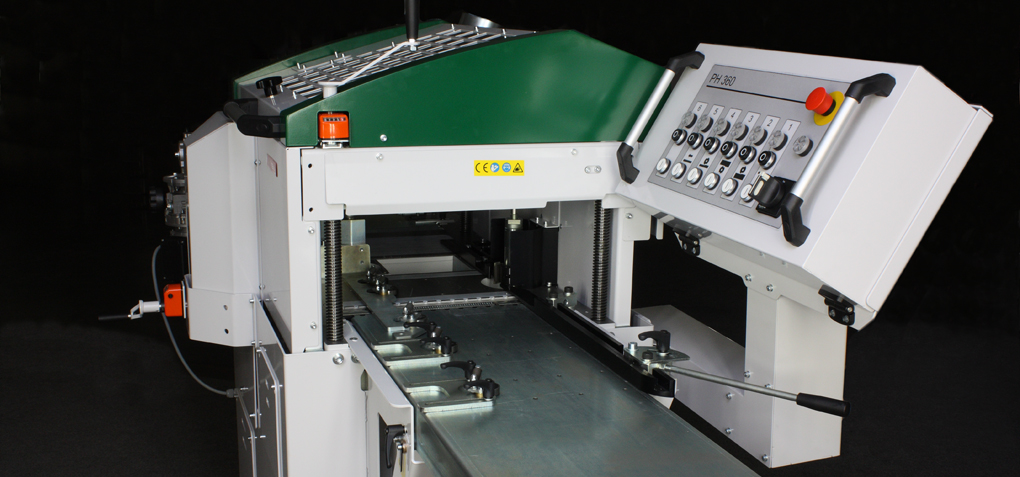

Les 4 arbres porte outils et l’alimentation sont entrainés par leur propre moteur et interrupteur. Le panneau de contrôle avec ses lampes d’indication est bien positionné sur la machine pour permettre une facile manipulation.
La machine a été conçue avec une table en fonte rabotée pour une meilleure stabilité, moins de vibrations, précision et durabilité.
Détails techniques
Dimension du bois | |
Rabotage 4 faces | |
Largeur max | 350 mm |
Hauteur | 10 à 130 mm |
Rabotage 2 faces | |
Rabotage 2 faces | 410 mm |
Hauteur | 10 à 230 mm |
Hauteur | |
Largeur max | 410 mm |
Hauteur | 230 mm |
Tambour horizontal supérieur | |
Diamètre | 88 mm |
Largeur | 510 mm |
Puissance moteur | 5,5 kW ( 7,5 hp) |
Vitesse de rotation | 6000 t/min |
Profondeur de coupe max | 8 mm |
Profondeur de moulurage max | 20 mm |
Tambour horizontal inférieur | |
Diamètre | 72 mm |
Largeur | 410 mm |
Puissance moteur | 4 kW ( 5,5 hp) |
Vitesse de rotation | 6000 t/min |
Profondeur de coupe max | 0-8 mm |
Profondeur de moulurage max | 10 mm (outillage rainure 15 mm) |
Toupie verticale gauche et droite | |
Alésage | 30 mm |
Hauteur d’outillage max | 130 mm |
Diamètre d’outillage max | 140 mm |
Puissance moteur | 3 kW (4hp) |
Vitesse de rotation | 6000 t/min |
Profondeur de coupe max | 30 mm |
Outillage standard inclus | |
Type | TB90 acier |
Diamètre corps | 90 mm |
Hauteur corps | 40 mm |
Coupe type | plate HSS |
Coupe largeur | 50 mm |
Alimentation, engrenage planétaire | |
Puissance | 0,75 kW (1 hp) |
Vitesse d’alimentation | 3 à 15 m/min ou 6 à 30 m/min |
Système électrique | |
Puissance totale | 16,25 kW (22 hp) |
Connexion | 20 A - 50 A, triphasés |
Dimensions et poids | |
Longueur /largeur | 2970 x 1125 mm |
Hauteur | 1430 mm |
Poids | 675 kg |
ACCESSOIRES
Système d’aspiration
Aspirateur SP 5000
Le centre du système est un aspirateur solide avec ventilateur en acier équilibré.
Aspiration 5000 m3/h conçue pour PH360. La sortie des copeaux peut être dirigée dans différentes directions. L’entrée peut être montée sur les 2 côtés.
Moteur 4 kW (5 hp). L’entrée du tube 1 x 250 mm, sortie 1x 250 mm.
Raccord
L’entrée 5 x 100 mm et 1 x 125 mm, sortie 1 x 250 mm
Aspirateur de copeaux complet avec filtre, cyclone, porteur de sacs et set de roues.
Cinquième cutter inclinable (présentation séparée)
Toupie inclinable 270 ° avec arbre alésage 30 mm ou toupie pour mèches.
