MOReTENs H410 panel Kombi Plan- och Panel-hyvel
Kombifunktion panelhyvel och planhyvel
Hyvlingsbredd 410 mm
3 Motorer
2 eller 4 planstål i kutter
Ståläge när planbordet ställs in
Skala för planbord visar 1/10 och 1/100 mm
Hyvlade gjutjärnsbord
En ny kombihyvel med 2 kuttrar. En kutter som hyvlar ovansidan och en kutter som hyvlar vänstersida. Båda kuttrarna arbetar enligt planhyvelprincipen, man ställer in höjd med bordet och bredd med ett anhåll. Båda kuttrarna kan förses med profilstål.
För att få hyvlat alla 4 sidor behöver Du alltså köra igenom brädan 2 ggr. Se ett exempel längst ned på sidan.
Eftersom det går att sätta in profilstål i både vertikalkutter och horisontalkutter finns det inte mycket som begränsar möjligheterna. Om man jämför med en separat planhyvel och separat vertikalfräs är effektivitéten överlägsen.
En kombi plan- och panel-hyvel för användning i snickerier och sågverk. Den är också perfekt som en bygghyvel.
Panelhyvelkapaciteten är minst sagt stor, 310 mm bredd och 80 mm höjd. Med ett enkelt handgrepp tar man bort anhållet och får en planhyvel med 410 mm hyvlingsbredd och 260 mm hyvlingshöjd.
Här har du en panelhyvel som lika mycket är en rejäl planhyvel.
En unik fördel med maskinen är att man kan hyvla avsmalnande panelbrädor och golvplank för läggning rot mot topp. Unika golv och paneler blir resultatet.
Naturligtvis har maskinen hyvlade gjutjärnsbord för bästa stabilitet, precision och slitstyrka.
Horisontalkuttern är utrustad med 2 stål som standard men kuttern har 4 spår. Du kan alltså också montera in 4 planstål vid behov. Normalt använder man de två extra spåren för profilstål. Du kan alltså profilera översidan för tex pärlsspont. Max utstick är 10 mm. Kuttern har märkspår runt diametern för att lättare kunna ställa in profilstålen i sidled.
Visningen av planbordets läge sker i hela millimeter. Dessutom kan tiondelar och hundradelar avläsas på vevens gradering.
Maskinen är utrustad med 3 motorer. Alltså även en separat motor till matningen. Matningsmotorn är utrustad med direktmonterad industriväxel. Detta ger många fördelar. Stark växel som arbetar med låga varvtal. (Outslitlig) Möjlighet att montera på planetvariator. (Steglös ställbar matningshastighet) Ställ in rätt matning efter det träslag som Du bearbetar för bästa hyvelresultat och effektivitet. Matningen stannar direkt vid frånslag. En säkerhetsmässig fördel.
Vi levererar som standard 2 st räfflade stålvalsar som främre och grå gummivals som bakre vals. Maskinen kan också utrustas enbart med gummivalsar. Finsnickeriutförande.
För att använda maskinen enbart som vertikalfräs med matningsaggregat krävs enbart gummivalsar.
TEKNISKA DATA
Planhyvelbredd 410 mm
Panelhyvelbredd 310 mm
Längd planbord 830 mm
Planhyvlingshöjd 260 mm
Panelhyvelhöjd 80 mm
Horisontalkutter
Kutterdiameter 72 mm
Antal stål 2 st eller 4 st
Kuttervarvtal 5700 v/min
Motor 3-fas 3 kW (4 hk)
Max profil 10 mm
Vertikalfräskutter
Spindel vertikalfräs dia 30 mm
Max dia vertikalfräs 140 mm
Kuttervarvtal 5700 v/min
Motor 3-fas 2,2 kW (3 hk)
Max spåntjocklek 6 mm
Matningsmotor 3-fas 0,18 kW (0,25 hk)
Valbar matningshastighet 5 eller 7,3 m/min
Vikt 225 kg
TILLBEHÖR
Gummivalsar (även som främre)
Mekanisk planetvariator för steglös ställbar matning mellan 2 - 12 m/min
Profilstål för sidokutter
Profilstål för horisontalkutter
Kutterkilar för profilstål
Extra kutterkilar
Planhyvelstål i HSS
Planhyvelstål i HM
Exempel på hur man tillverkar pärlspånt

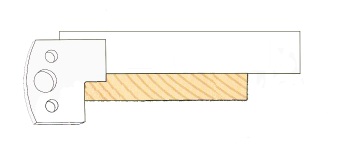

Steg1/ Posta sidokuttern med profilstål. Ställ in höjden cirka 2 mm högre än färdig produkt. Ställ in bredden 2 mm bredare än färdig produkt med anhållet. Kör!. Nu är en sida färdig och undersidan är planad.

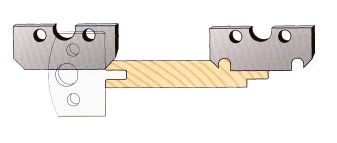

Steg 2/ Posta kuttern med andra sidans profilstål. Posta horisontalkuttern med 2 st profilstål. Ställ in höjd med bordets läge och bredden med anhållets läge. Vänd på brädan och kör!. Du har en färdig pärlspånt.
Senast uppdaterad: 2005-01-03
